A-V-E 3 Baustromverteiler

Kategorien: , , Artikelnummer: 61833

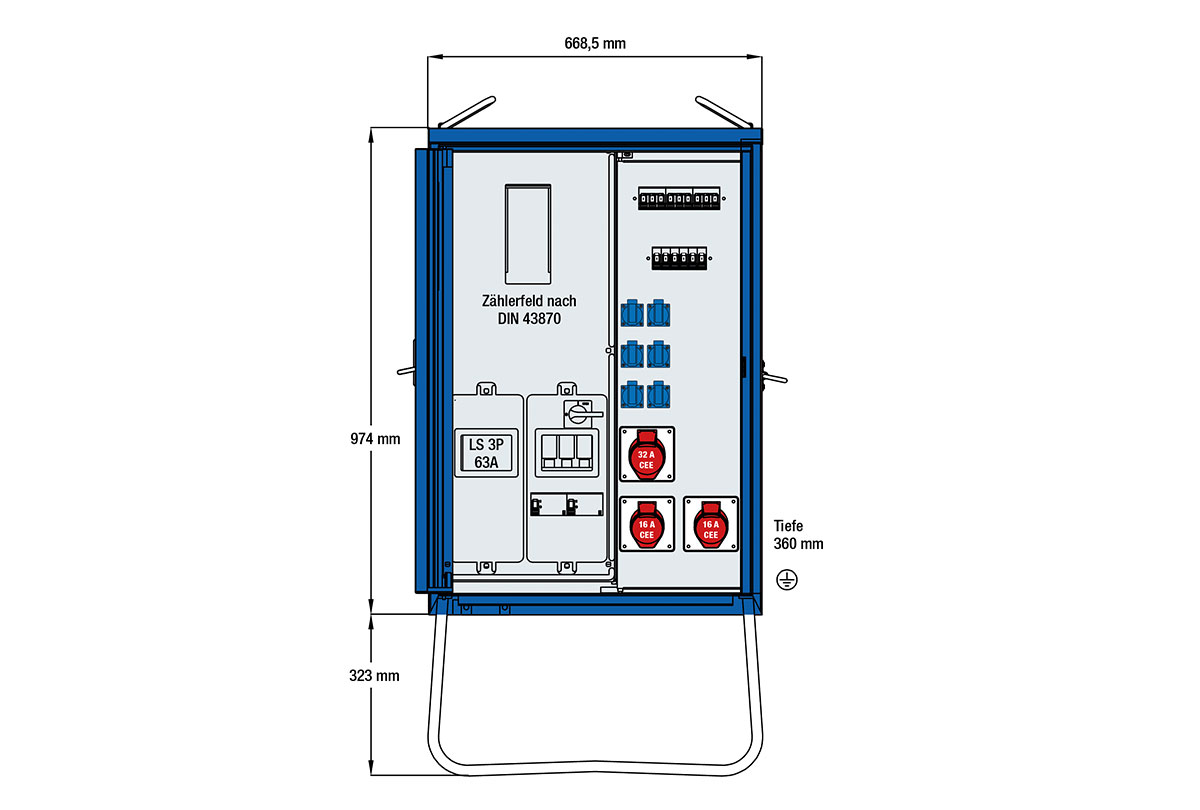

Anschluss-Verteiler-Endverteiler Schrank (A-V-E 3)

  • Eingang
    Kabeleinführung M63 mit Zugentlastung bis max. 50 mm2
    Absicherung Anschluss:
    1× NH00-Sicherungslasttrennschalter mit 80 A mit Bügelklemmen 10-50mm2
  • Ausgang
    1x CEE Steckdose 400 V, 32 A, 5-polig
    2x CEE Steckdosen 400 V, 16 A, 5-polig
    6x Schutzkontaktsteckdosen 230 V, 16 A
  • Absicherung Ausgänge
    1x Leitungsschutzschalter 3P 63A mit thermisch-magnetischem Auslöser
    1x FI 63 A, 4-polig, 30 mA, Typ B allstromsensitiv
    1x FI 40 A, 4-polig, 30 mA, Typ A plusstromsensitiv
    1x LS C 32 A, 3-polig
    2x LS C 16 A, 3-polig
    6x LS C 16 A, 1-polig

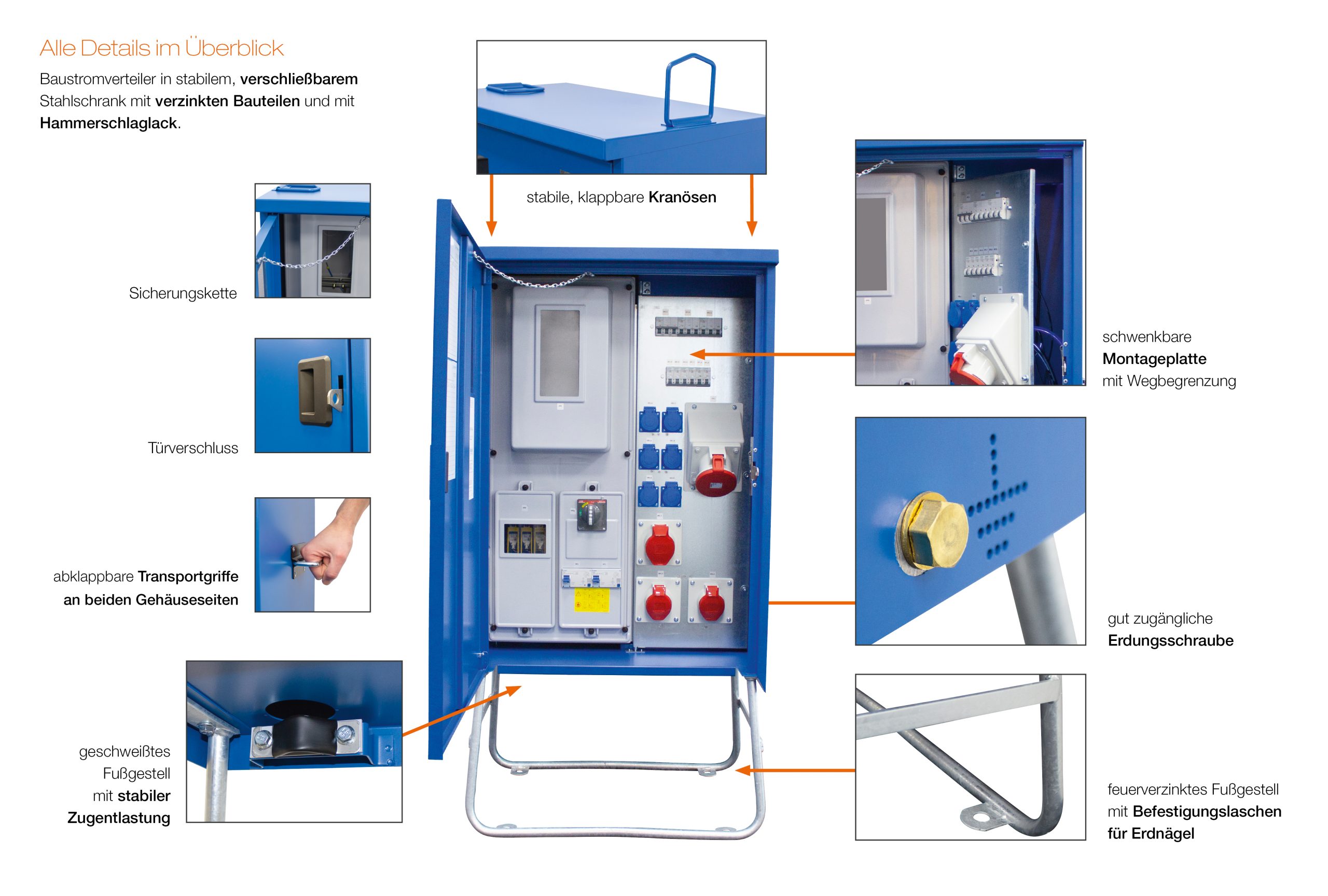

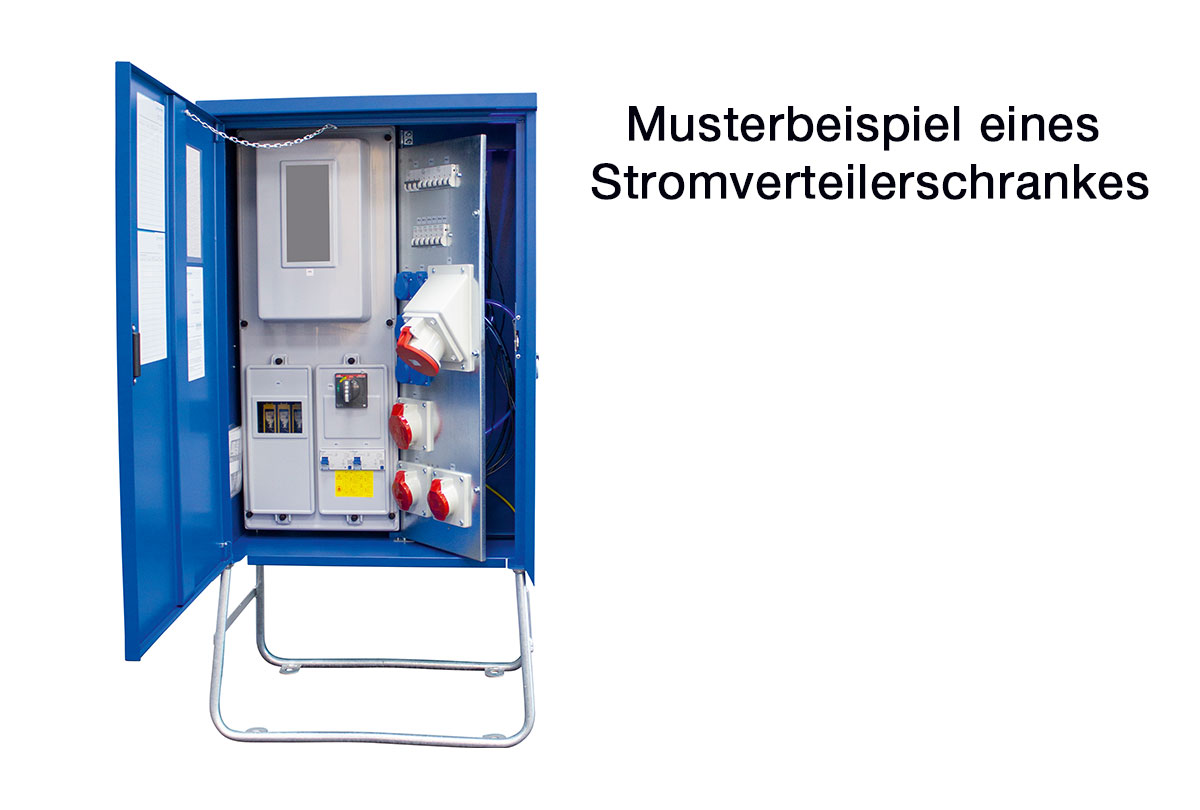

  • Baustromverteiler in stabilem Stahlschrank mit schwermetallfreier Kunststofflackierung in blau
  • verschließbare Einfachtür mit Federfallriegel für Vorhängeschloss und Griffmulde
  • mit seitlichen Transportgriffen, zwei Kranösen oben, Zugentlastungsschiene, Befestigungslaschen für Erdnägel und Erdungsschraube
  • DS-Zählerplatz nach DIN 43870/2 vorhanden: Lieferung erfolgt ohne Zähler
  • IP44: bei geschlossener Tür, IP21: bei geöffneter Tür

Beschreibung

DIN VDE 0100-704 Normänderung 2018:

Ab 2020 muss die neue Norm bei Baustellenstart oder bei Änderung der Stromverteilung während der Baustellenlaufzeit erfüllt werden.
Am 18. Mai 2021 endet die Fassung der alten Norm, d. h. bis dahin müssen alle Verteiler ausgetauscht werden.
Alle unsere Baustromverteiler sind konform mit der Anwendernorm DIN VDE 0100-704. Damit sind Sie auf der sicheren Seite.

Ausführungen

Anschluss-Verteiler-Endverteiler Schrank VPE Art.-Nr.
A-V-E 3 44 kVA 1 61833

Details

Sicherheit

geprüft nach
DIN EN 61439
konform mit DIN VDE 0100-704
DS-Zählerplatz nach
DIN 43870/2

[1081][1085]
Technische Daten

44 kVA

[DE]
Verwendung
[1][2][3]

DIN VDE 0100-704 Normänderung 2018: Sind Sie auf dem aktuellen Stand?

Ab 2020 muss die neue Norm bei Baustellenstart oder bei Änderung der Stromverteilung während der Baustellenlaufzeit erfüllt werden. Alle unsere Baustromverteiler sind konform mit der Anwendernorm DIN VDE 0100-704. Damit sind Sie auf der sicheren Seite.

Abschnitt Nr. 704.531.3 besagt:
“ Drehstrom-Steckdosen bis einschließlich 63A müssen mit einer Fehlerstrom-Schutzeinrichtung (RCD) vom Typ B in Übereinstimmung mit EN 62423 geschützt werden.“

Abschnitt Nr. 704.537.101 besagt zudem:
„Fest angeschlossene Baustromverteiler mit Steckdosen müssen Einrichtungen zum Trennen der Einspeisung enthalten, die gegen das Einschalten abschließbar und für Laien benutzbar sind. Eine verschließbare Umhüllung ist nicht ausreichend.“

Am 18.05.2021 endet die Fassung der alten Norm, d. h. bis dahin müssen alle Verteiler ausgetauscht werden.
