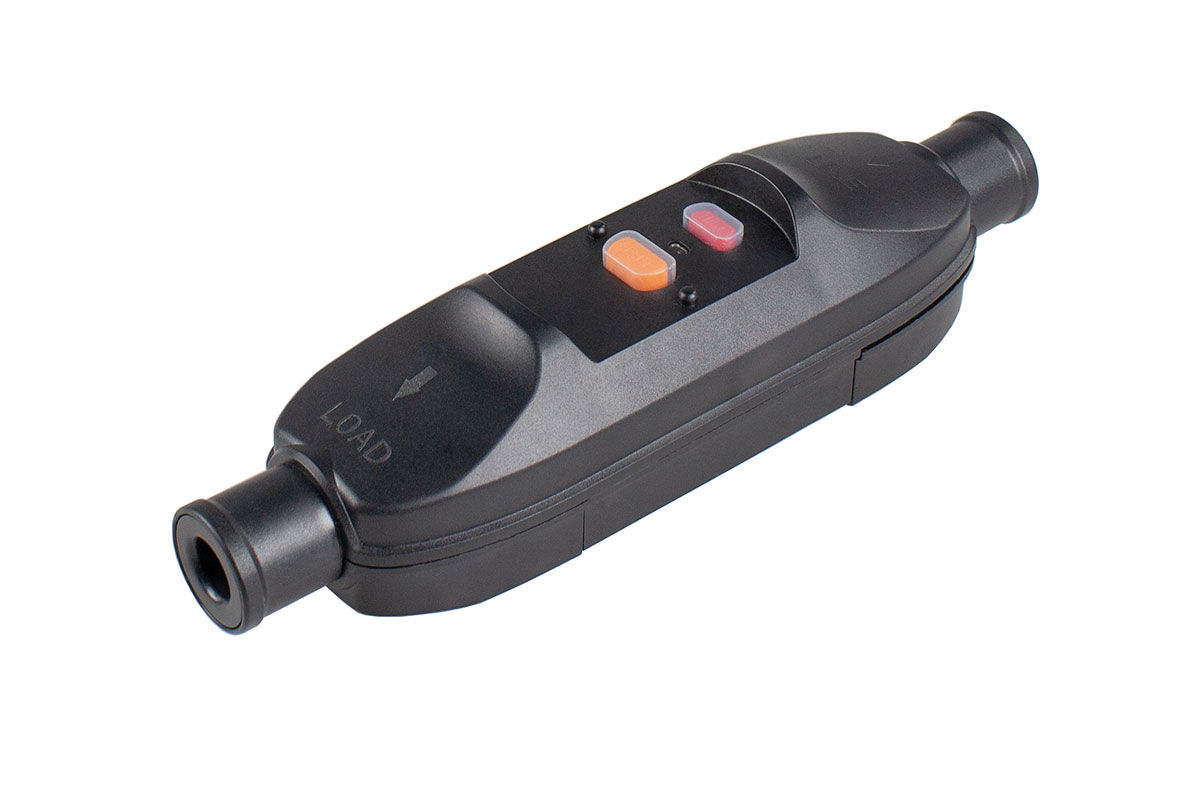

Personenschutz Zwischenschalter

Beschreibung

Ausführungen

Zwischenschalter für Leitungen bis max. 3G2,5mm²	VPE	Art.-Nr.
Personenschutz-Zwischenschalter, 10 mA	1	45221
Personenschutz-Zwischenschalter, 30 mA	1	45223

Details

Was unterscheidet einen PRCD und einen PRCD-S?

Der PRCD ist ein ortsveränderlicher Personenschutzschalter mit einem elektronischen Differenzstromauslöser und Unterspannungsauslösung.

• Er erkennt Fehlerströme, die z. B. beim Berühren eines fehlerhaften Elektrogerätes auftreten und unterbricht den Strom so schnell, dass lebensgefährliche Unfälle verhindert werden können.
• Er besitzt zusätzlich eine Unterspannungsauslösung, die bei Ausfall der Netzspannung abschaltet, um Folgeunfälle zu vermeiden.

Der PRCD-S ist eine als Schnur-Zwischengerät konzipierte, allpolig schaltende, ortsveränderliche Differenzfehlerstromeinrichtung mit elektronischer Fehlerstromauswertung.

Zusätzliche Funktionen gegenüber dem PRCD:

• Überprüft die Steckdose, ob die Phase L, der Neutralleiter N und der Schutzleiter PE vorhanden, richtig angeschlossen bzw. nicht vertauscht sind.
• Lässt die Stromentnahme nur aus einer sicheren Steckdose zu.
• Überprüft den Schutzleiter beim Einschalten.
• Überwacht den Schutzleiter während des Betriebes.
• Lässt sich im erkannten Fehlerfall nicht einschalten.
• Schaltet automatisch ab, sobald ein Fehlerfall auftritt (z. B. Schutzleiterbruch).
• Schaltet nicht ab, wenn der Schutzleiter mit Fremdspannung beaufschlagt wird, z. B. durch Anbohren einer Fremdleitung. Da der PRCD-S in diesem Fall nicht abschaltet, kann das vorgeschaltete Schutzorgan ansprechen und den Stromkreis unterbrechen.

Die Berufsgenossenschaften empfehlen als Speisepunkt auf Kleinbaustellen Schutzverteiler und ortsveränderliche Schutzeinrichtungen mit Schutzleiterüberwachung (PRCD-S)!
